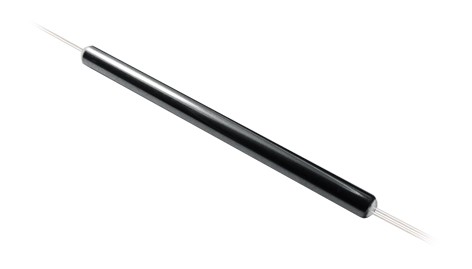

熔融拉锥耦合器
- 1.低插入损耗
- 2.分光比例可选
- 3.小尺寸
- 4.ROHS6
- 产品描述：应用： 1.长途干线网 2.有线电视 3. 光纤传感 4.数据中心
产品介绍
技术参数
|
单模拉锥分路器 |
||
|
等级 |
P级 |
A级 |
|
分光比 (%) |
1~50 |
1~50 |
|
附加损耗 (典型值) (dB) |
0.07 |
0.1 |
|
插入损耗 (最大值) (dB) |
3.4 |
3.5 |
|
偏振灵敏度 (dB) |
0.1 |
0.15 |
|
工作波长 (nm) |
1310±40,1550±40, 1585±40, or custom wavelength |
|
|
方向性 (dB) |
≥55 |
|
|
工作温度(℃) |
-20 ~ +85 |
|
|
储存温度(℃) |
-40 ~ +85 |
|
|
光纤类型 |
Corning singlemode SMF-28,DS fiber or flexcore |
|
|
尾纤长度 (m) |
1 |
|
|
端口 |
1x2 or 2x2 |
|
|
尺寸 (mm) |
Package D,E,F,G |
|
分光比/插损数据表
|
分光比 |
插入损耗 |
|
|
|
P级 |
A 级 |
|
40/60 |
4.4/2.5 |
4.6/2.8 |
|
30/70 |
5.6/1.8 |
6.0/2.0 |
|
20/80 |
7.4/1.1 |
7.7/1.3 |
|
10/90 |
10.8/0.6 |
11.6/0.8 |
|
5/95 |
14.2/0.4 |
14.6/0.5 |
|
2/98 |
18.5/0.2 |
19.0/0.3 |
|
1/99 |
21.0/0.2 |
21.5/0.3 |
封装尺寸及尾纤类型
|
封装尺寸: |
|
|
封装方式A: |
3mm x 45mm钢管 |
|
封装方式B: |
3mm x 54mm 钢管 |
|
封装方式C: |
3mm x 60mm 钢管 |
|
封装方式D: |
10mm x 20mm x 90mm 盒式 |
订购信息
|
等级 |
波长 |
分光比 |
端口 |
封装方式 |
尾纤类型 |
光纤类型 |
连接头 |
|
P A |
83=830nm 85=850nm 98=980nm 13=1310nm 14=1480nm 15=1550nm 16=1585nm |
50=50/50 30=30/70 10=10/90 05=5/95 01=1/99 |
0102=1x2 0202=2x2 |
A=A type B=B type C=C type D=D type
|
1=Bare Fiber 2=900μm tube 3=3mm Cable |
0=SMF-28 1=Corning Flexcore 1060 2=Corning Flexcore 780nm D=DS Fiber S=Special |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC X=Others |
